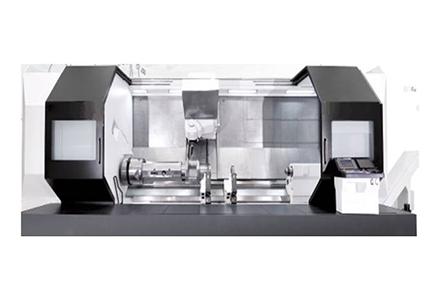

BHR1000V
產品介紹：

BH1000V是一款具有五軸五聯動功能的臥式車銑復合加工中心。機床配置有X、Y、Z、B、C1/C2軸，可實現車、銑、鏜、鉆、齒加工、磨等工序復合加工；尤其適用于直線度、圓柱度、平行度、跳動要求小的高精加工、深孔加工及重型零件的加工。公司致力于復雜零件加工要求的分析，開發相關附件為每個用戶提供可定制的有效的整體解決方案。


產品特點：

 床    身：床身采用高強度鑄鐵鑄造，機床剛性及穩定性好；

主 軸 箱：機械主軸采用雙電機主從模式，連接齒輪箱，雙檔變速，主電機功率可選擇，主軸夾緊力可調?？筛鶕?jù)用戶需求配置電主軸；

傳動驅動：X/Y/Z軸均配置雙電機，傳遞扭矩大，移動速度快，五軸全閉環控制，加工精度高；

加工能力：工件一次裝夾完成多道工序加工，裝夾誤差少，生產效率高；

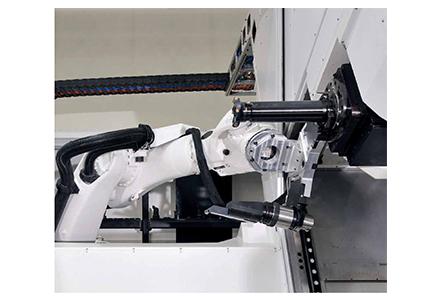

刀    庫：采用倉儲式刀庫，配備工業機器人實現刀具及附件頭快速更換，刀庫容量擴充方便，可根據用戶需求配置鏈式/圓盤刀庫；



適用行業：

1）能源領域的汽輪機轉子軸、水輪機傳動軸、發電機傳動軸、風電齒輪箱傳動軸等；

2）其他領域的空氣壓縮機公轉子和母轉子、石油天然氣行業的深孔鉆頭等零件的復合加工；




技術規格：



項目

單位

主軸+尾座配置

雙主軸配置

加

工

范

圍

床身上最大回轉直徑

mm

Φ1020

Φ1020

工件最大長度

mm

5000

4500

工件最大重量

kg

10000

3000



主

軸















主軸結構



機械主軸

電主軸

主軸頭型式



A2-15

A2-11

主軸錐孔規格



1:20

1:20

主軸通孔直徑

mm

Φ185

Φ120

主軸車削最高轉速

rpm

1650

2400

主軸銑削最高轉速

rpm

40

40

主電機功率

kW

53+53

72

主軸車削最大扭矩S1(100%)

Nm

8264

1370

主軸銑削最大扭矩S1(100%)

Nm

6200

1370

銑

削

主

軸

銑削電機功率S1(100%)

kW

61

33

最高轉速

rpm

3200

5000

最大扭矩 S1(100%)

Nm

733

225

軸承前端內/外徑

mm

Φ180/Φ130

Φ180/Φ130

內冷

bar

70

70

B

軸

最大轉速

rpm

16

16

最大扭矩

Nm

1780

1780

鼠齒盤分度角度

º

2.5

2.5

最小分度角度

º

0.001

0.001

擺角范圍

º

-20/+180

-20/+180

X

軸

快進速度

m/min

40

20

行程

mm

1130

900

Y

軸

快進速度

m/min

40

12

行程

mm

600

600

Z

軸

快進速度

m/min

30

20

行程

mm

5200

4700

副

主

軸



主軸頭型式



/

A2-11

主軸錐孔規格



/

1:20

主軸通孔直徑

mm

/

Φ120

主軸車削最高轉速

r/min

/

2400

主軸銑削最高轉速



/

40

主電機功率

kW

/

72

主軸車削最大扭矩S1(100%)

Nm

/

1370

主軸銑削最大扭矩S1(100%)

Nm

/

1370

尾

座

套筒直徑

mm

Φ260

/

套筒行程

mm

250

/

刀

庫

刀庫容量

把

40

40

刀柄形式



HSK-A100/C8/BT50



數控系統



西門子ONE
